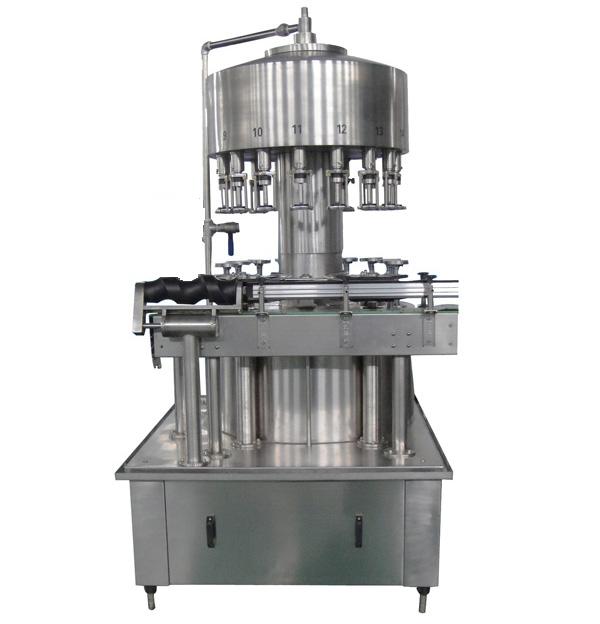

液體定量灌裝機按灌裝計量方式的形式不同，有4種基本形式：容積泵式、蠕動泵式、金屬陶瓷活塞計量泵式和時間壓力法。前兩種計量方式已被國內眾多廠家廣泛運用，后兩種運用較少。容積量杯式計量方式更換灌裝規格時間長，難清洗，使用很不方便。蠕動泵制造精度低，容易變形磨損，其分裝精度和穩定性難于保證，不適合大批量生產。

控制系統的硬件構成

1) PLC的硬件設置與I/O分配

控制系統由一個控制箱、PLC、液位控制系統、傳感器控制系統、變頻調速系統、電源系統、汽缸控制系統以及觸摸屏控制系統等組成。其硬件組成如圖2所示。下面簡述控制系統的主要內容。

控制系統的核心部件PLC選用松下公司的EPO系列可編程控制器。該編程器為16位CPU的超小型高功能PLC，指令資源豐富，性能價格比很高。主控單元為FPO - C32，輸入點數16、輸出點數為16點，擴充輸出FPO - E16點單元，就能滿足該系統的要求。該P(yáng)LC的程序容量為5K，具有豐富的邏輯運算、算術運算、計數、步進、定時及分支等功能，大大方便了編程。

2)時間壓力法計量控制系統

計量控制系統是全自動灌裝機的重要部分，其控制程度、劑量穩定性直接影響到生產的品質。本系統就劑量本身而言，只有軟件控制，即輸入到觸摸屏的劑量（時間量），通過RS - 232口傳遞給PLC，PLC再通過軟件控制灌裝劑量。

3)無級調速控制系統

灌裝機的速度調整是用變頻器無級調速實現的。由于系統在瓶灌裝時的速度以及出瓶的速度要求是不一樣的，所以要對變頻器的輸出頻率進行按需調節。假如系統處在手動狀態，那么可以進行人工調節。如果系統處在自動狀態，那么必須自動實現不同階段的速度調節。本系統的速度調節是通過PLC和變頻器的有機結合實現的。PLC根據程序不同段的要求，依次切換變頻器的輸入控制端，從而實現分段速度控制，達到速度調節的目的。

4)人機操作界面

操作人員可以通過人機界面與可編程控制器進行信息、數據的處理和交流。人機界面主要任務是迅速獲取、處理應用系統運行過程中的數據、命令，并以適當?shù)姆绞斤@示出來。憑借觸摸屏編程軟件的強大功能，進行菜單界面設計、圖形界面設計，時間完成了這個操作自由、簡單且在功能上分自動、手動操作等多種控制方式的人機操作界面，能夠清晰顯示操作步驟、設備運行狀況，即使是新手也可輕松操作，并且系統保養方便、快捷。

以上就是對液體定量灌裝機的詳細介紹，如有問題歡迎撥打電話咨詢。
